BTSF系列张力传感器

张力计厂家 2020-06-16


    BTSF系列配有大直径导轮测量时材料的弯曲半径小,适合于测量光纤,碳纤维和特殊纤维等敏感材料的张力。

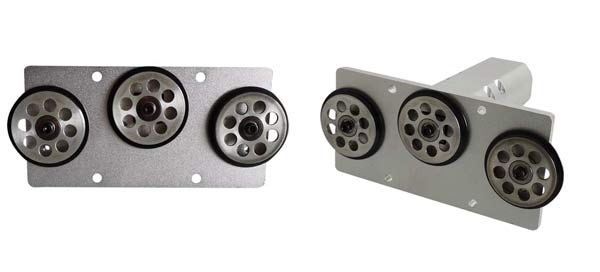

BTSF系列张力传感器

BTSF系列张力传感器

     参数规格:

     测量范围:      0-0.5N 至0-10N

     综合误差:      ±1%FS

     重复性:        <±0.03%FS

     蠕变:          正负0.05%FS/5mins

     标定:          按百坦科技公司出厂程序标定



     参考激励电压:   5-10VDC

     输入阻抗:      350±5

     输出阻抗:      350±5

     绝缘电阻:      ≥3000MΩ(50VDC)



     零点输出:      <0.1mv/v

     零点温度影响:  ±0.05%FS/10℃

     灵敏度温度影响:±0.05%FS/10℃



     过载保护:      200%FS

     空气湿度:      85%最大相对湿度

     工作温度范围:  -10到+40℃

     传感器外壳:     铝制

     净重(毛重):    约400g

     连接电缆:      4*0.2²高效屏蔽电缆,3m长。∅6,保护材料为PVC



     接线方法:    激励电压+:红色   激励电压-:黑色

                     输出信号+:绿色   输出信号-:白色

                     屏蔽线:银色

                     型号                     张力范围(cN)                     标定材料(聚酰胺单丝)

                          BTSF-50

                          2.0-200.0

                     φ0.2mm

                          BTSF-100

                          2.0-200.0

                     φ0.2mm

                          BTSF-2009

                          2.0-200.0

                     φ0.2mm
                     BTSF -500

                          5.0-500.0

                     φ0.2mm
                     BTSF -1000

                          10-1000

                     φ0.4mm
