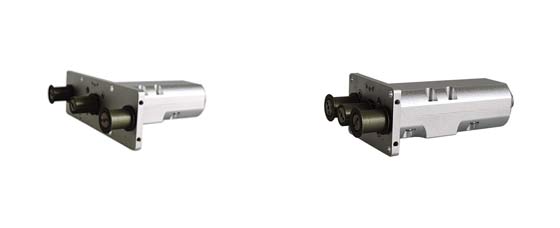

BTSB系列张力传感器

张力计厂家 2022-05-13


  BTSB系列适合于测量带子,金属箔等宽幅材料的张力。

3-2006160T52c05

3-20061011453QO

    参数规格:

    测量范围:0-0.5N 至0-50N

    综合误差: ±1%FS

    重复性:  <±0.03%FS

    蠕变:      正负0.05%FS/5mins

    标定:      按百坦科技公司出厂程序标定



    参考激励电压: 5-10VDC

    输入阻抗:      350±5

    输出阻抗:      350±5

    绝缘电阻:      ≥3000MΩ(50VDC)



    零点输出:      <0.1mv/v

    零点温度影响:  ±0.05%FS/10℃

    灵敏度温度影响:±0.05%FS/10℃



    过载保护:      200%FS

    空气湿度:      85%最大相对湿度

    工作温度范围:  -10到+40℃

    传感器外壳:     铝制

    净重(毛重):    约400g

    连接电缆:      4*0.2²高效屏蔽电缆,3m长。∅6,保护材料为PVC



    接线方法:  激励电压+:红色   激励电压-:黑色

                        输出信号+:绿色   输出信号-:白色

                       屏蔽线:银色

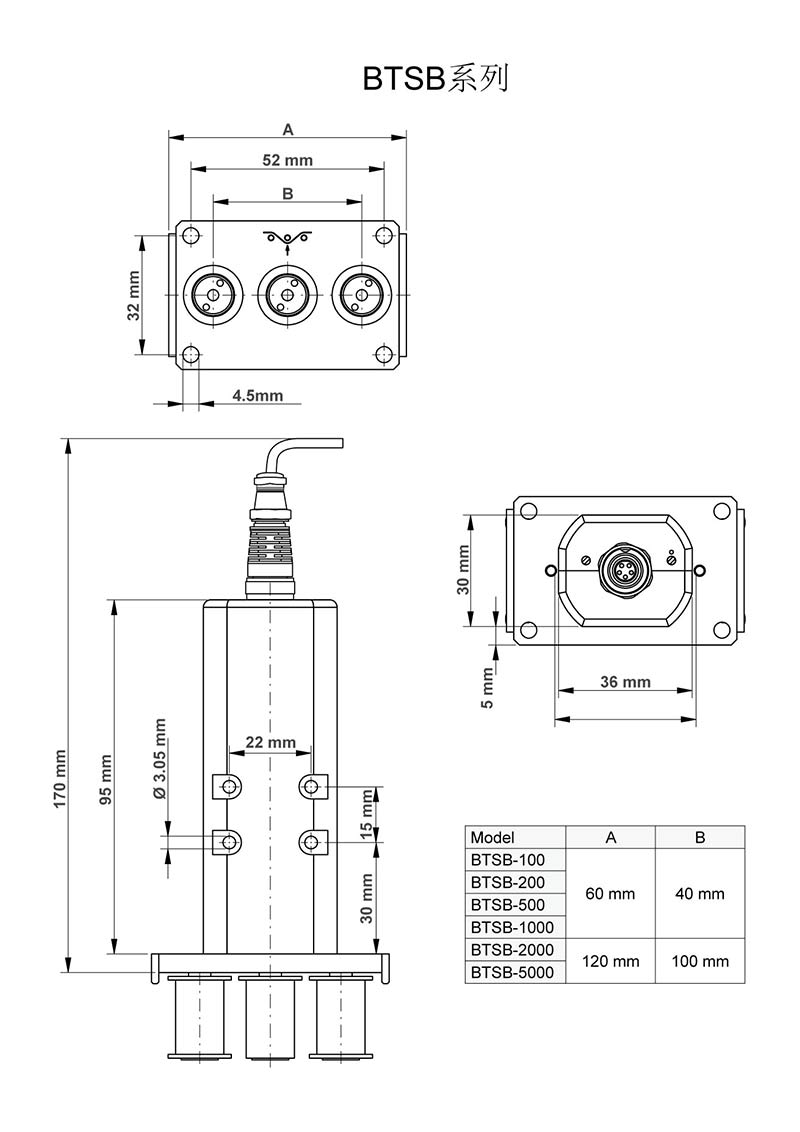

                型号                张力范围                测量导轮可选宽度

                    BTSB-50

                0.5-50.0 cN

                    7,10,15,20,30,40,50mm

                    BTSB-100

                1.0-100.0 cN

                    7,10,15,20,30,40,50mm

                    BTSB-200

                2.0-200.0 cN                7,10,15,20,30,40,50mm
                BTSB -500                5.0-500.0 cN                7,10,15,20,30,40,50mm
                BTSB -1000                10-1000 cN                7,10,15,20,30,40,50mm

                    BTSB-2000

                20-2000 cN                7,10,15,20,30,40,50mm

                    BTSB-5000

                50-5000 cN                7,10,15,20,30,40,50mm
